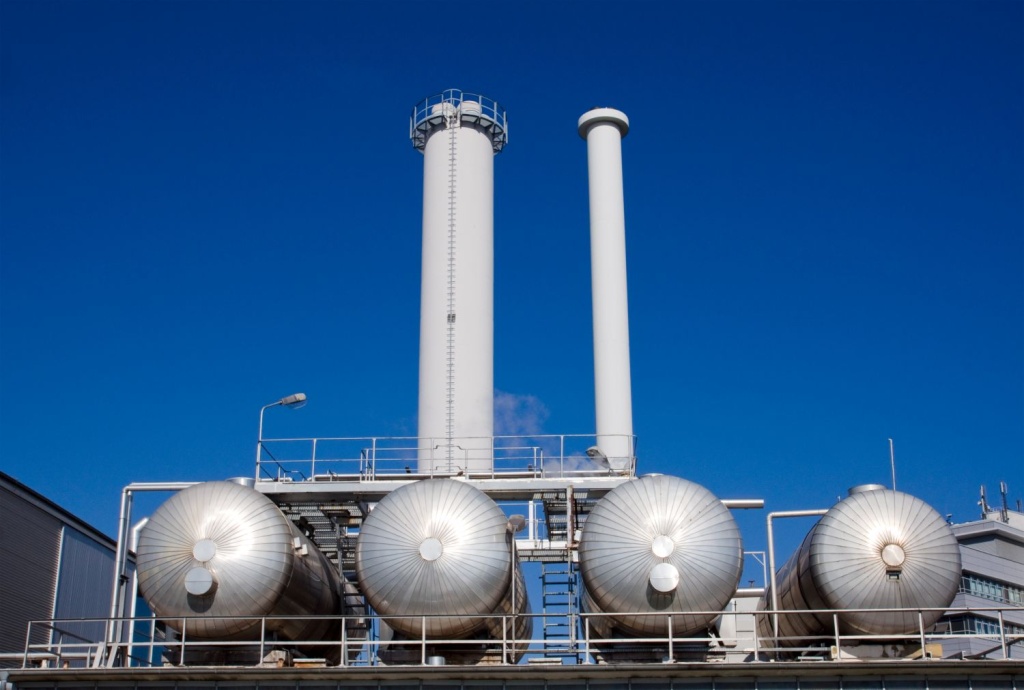

Endüstriyel Gaz Ayrıştırma Tesislerinde Kriyojenik Hava Ön Temizleme Üniteleri (ASU)

Endüstriyel Gaz Ayrıştırma Tesislerinde Kriyojenik Hava Ön Temizleme Üniteleri (ASU)

Kriyojenik Hava Ayrıştırma Proseslerinin Temelleri

Endüstriyel tesislerin yüksek hacimlerde ihtiyaç duyduğu saf oksijen, azot ve argon gibi gazların üretimi, atmosferik havanın bileşenlerine ayrılması esnasında çok düşük sıcaklıkların kullanıldığı kriyojenik yöntemlerle gerçekleştirilir. Bu sistemlerin uygulandığı tesislere Hava Ayrıştırma Üniteleri (ASU - Air Separation Unit) adı verilir. ASU prosesinde atmosfer havası emilerek çok yüksek basınçlar altında sıkıştırılır ve ardından yaklaşık eksi 180 derece santigrat seviyelerine kadar soğutularak sıvı faza geçirilir. Sıvılaşan hava, distilasyon kolonlarında her gazın kendine has kaynama noktası farkından yararlanılarak yüksek saflıkta bileşenlerine ayrıştırılır.

Ancak bu ultra soğuk kriyojenik ayrıştırma kulelerine (Cold Box) giren havanın saflığı ve kalitesi, sistemin kesintisiz çalışabilmesi açısından kritik bir öneme sahiptir. Atmosfer havasında metan ve azot gibi ana gazların yanında her zaman su buharı (nem) ve karbondioksit bulunur. Bu iki bileşen, eksi 180 derece santigrat gibi uç sıcaklıklara ulaşıldığında katılaşarak buz ve kuru buz kristallerine dönüşür. Eğer bu safsızlıklar sisteme girmeden önce temizlenmezse, kriyojenik ısı değiştiricilerin (heat exchangers) ve valf gruplarının içindeki kılcal boruları tıkayarak sistemin tamamen bloke olmasına, mekanik patlamalara ve milyonlarca liralık duruş maliyetlerine yol açar.

DamlaNem Kimya olarak bu yazımızda, Hava Ayrıştırma Ünitelerinin (ASU) girişinde yer alan Ön Temizleme Sistemlerinde (Pre-Purification Unit - PPU) nem ve karbondioksit tutulmasında moleküler elek (sentetik zeolit) dolgularının üstlendiği kritik rolü teknik detaylarıyla inceliyoruz.

1. ASU Ön Temizleme Ünitelerinin (PPU) Fonksiyonu ve Önemi

Hava ayrıştırma sistemlerinde "Cold Box" olarak adlandırılan kriyojenik bölüme zarar gelmesini önlemek amacıyla kurulan ön temizleme üniteleri (PPU), ASU tesislerinin emniyet supabıdır. Kompresörden çıkan yüksek basınçlı hava, kriyojenik aşamaya geçmeden önce bu filtre ünitelerinde tamamen arındırılır.

1.1. Nem ve Karbondioksitin Kriyojenik Sistemlerde Yarattığı Tehditler

• Buzlanma ve Hat Tıkanması: Hava içindeki su buharı 0 derece santigratta, karbondioksit ise yaklaşık eksi 78 derece santigratta katı faza geçer. Kriyojenik bölgedeki aşırı soğuk borularda biriken bu katı yapılar gaz akışını tamamen durdurur.
• Isı Transfer Verimliliğinin Düşmesi: Eşanjör yüzeylerinde oluşan mikroskobik buz tabakaları yalıtım etkisi yaratarak soğutma verimliliğini düşürür ve kompresörlerin daha fazla enerji harcamasına neden olur.
• Güvenlik Riskleri: Gaz akış yollarının tıkanması, yüksek basınçlı hatlarda kontrolsüz basınç sıkışmalarına ve ciddi iş güvenliği risklerine sebebiyet verir.

PPU ünitelerinde bu safsızlıkların milyonda bir parçacık (ppm) veya milyarda bir parçacık (ppb) seviyelerine kadar düşürülmesi için Sıcaklık Salınımlı Adsorpsiyon (TSA) veya Basınç Salınımlı Adsorpsiyon (PSA) teknolojileri ile entegre çalışan moleküler elek yatakları kullanılır.

2. ASU Sistemlerinde Moleküler Elek (Sentetik Zeolit) Seçimi ve 13X Teknolojisi

Ön temizleme yataklarında havanın içindeki nem ve karbondioksit aynı anda yakalanmak zorundadır. Sentetik zeolitler (moleküler elekler), düzenli gözenek çapları ve polarite seçicilikleri sayesinde bu süreç için en ideal adsorban malzemelerdir.

2.1. Neden Moleküler Sieve 13X Tercih Edilir?

ASU ön temizleme sistemlerinin ana dolgu malzemesi Moleküler Sieve 13X serisidir. Standart 3A veya 4A tipi moleküler eleklere kıyasla yaklaşık 10 Angstrom (1.0 nm) genişliğinde çok daha büyük gözenek açıklığına ve yüksek teorik adsorpsiyon kapasitesine sahiptir.

• Eş Zamanlı Yakalama Yeteneği: 13X moleküler elek, kinetik çapı küçük olan su moleküllerini polarite seçiciliği ile çok güçlü bir şekilde bağlarken, daha büyük moleküler çapa sahip olan karbondioksit bileşiklerini de geniş gözenek yapısı içinde kolayca hapseder.
• Kritik Safsızlık Eliminasyonu: Havada bulunabilecek iz miktardaki asetilen, etilen ve propilen gibi tehlikeli hidrokarbonları da kriyojenik sisteme geçmeden önce gaz akışından tamamen uzaklaştırır.

DamlaNem Kimya'nın çözüm ortağı olduğu dünya devi Zeochem tarafından ASU üniteleri için özel olarak üretilen yüksek performanslı 13X serileri, optimize edilmiş kütle transfer bölgeleri sayesinde karbondioksit ve nem kaçaklarını (breakthrough) kesin olarak önler.

3. Ön Temizleme Yataklarında Katmanlı (Kombinasyonlu) Tasarım Esasları

Modern ASU tesislerinde işletme maliyetlerini düşürmek ve moleküler elek yatağının ömrünü maksimuma çıkarmak için PPU kulelerinde tek bir malzeme yerine katmanlı (layer) adsorban tasarımı uygulanır.

Havanın kuleye ilk giriş yaptığı taban kısmına koruyucu alt katman olarak yüksek nem yükünü sönümleyebilen Aktif Alümina F200 veya suya dayanıklı Sorbead WS yerleştirilir. Aktif alümina, yüksek bağıl neme sahip havadaki su buharının büyük bir kısmını adsorbe ederek üst katmanları korur. Kulenin orta ve üst kısımlarında ise ana CO₂ tutucu ve mikro nem arındırıcı görevini üstlenen Moleküler Sieve 13X yatağı bulunur. Bu kombinasyon, 13X kristallerinin nemle erken doyarak karbondioksit tutma kapasitesinin düşmesini engeller ve sistemin toplam enerji tüketimini minimuma indirir.

4. ASU Ön Temizleme Bileşenleri Seçim ve Performans Matrisi

Hava ayrıştırma sistemlerinin ön temizleme ünitelerinde kullanılan koruyucu kimyasalların teknik özellikleri ve proses üzerindeki etkileri aşağıdaki tabloda özetlenmiştir:

5. Kriyojenik Ön Temizleme Ünitelerinde Maksimum Verim İçin Operasyon Kriterleri

ASU tesislerinin ön temizleme yataklarında kullanılan desikant ve moleküler elek dolgularından uzun yıllar boyunca kararlı performans elde edebilmek için şu operasyonel parametrelere dikkat edilmelidir:

1. Giriş Havası Sıcaklığının Kontrolü: Adsorpsiyon prosesleri doğası gereği düşük sıcaklıklarda daha yüksek verimle çalışır. Kompresörden çıkan sıcak hava, moleküler elek yatağına girmeden önce hava soğutucular (air chillers) vasıtasıyla mutlaka 5 derece santigrat ila 10 derece santigrat seviyelerine düşürülmelidir.
2. Yağ Kontaminasyonunun Önlenmesi: Kompresörlerden hava akışına sızabilecek sıvı veya buhar fazındaki yağlar, 13X moleküler elek kristallerinin gözeneklerini kalıcı olarak kaplar. Desikant zehirlenmesi olarak adlandırılan bu durumu önlemek için PPU öncesinde ultra hassas koalesan filtreler veya aktif karbon kuleleri kullanılmalıdır.
3. Optimum Rejenerasyon Şartları: TSA (Sıcaklık Salınımlı) sistemlerde, yatakta biriken su ve $CO_2$'nin tamamen salınması için rejenerasyon gazı sıcaklığının 150 derece santigrat ila 250 derece santigrat civarında kararlı bir şekilde uygulanması, zeolit kristal kafes yapısının korunması açısından hayati önem taşır.

DamlaNem Kimya ile Kesintisiz ve Güvenli Gaz Ayrıştırma

Hava ayrıştırma tesislerinde %99,999 saflıkta azot veya tıbbi derece oksijen elde etmenin sırrı, prosesin en başında yer alan ön temizleme ünitesinin (PPU) ne kadar kusursuz çalıştığına bağlıdır. Girişte yapılacak doğru adsorban mühendisliği ve yüksek kaliteli malzeme seçimi, tüm kriyojenik sistemi güvence altına alarak plansız duruşları engeller ve tesis verimliliğinizi maksimuma çıkarır.

DamlaNem Kimya, endüstriyel gaz üretimi ve saflaştırma süreçlerindeki 28 yılı aşkın derin tecrübesi ve ISO 9001 kalite güvencesi ile dünya lideri Zeochem markasının ASU proseslerine özel yüksek nitelikli Moleküler Sieve 13X portföyünü ve BASF'ın tescilli desikant çözümlerini Türkiye sanayisine sunmaktadır. Tesisinizin kapasite gereksinimlerine ve işletme şartlarına en uygun katman tasarımlarını belirlemek, sarf malzeme maliyetlerinizi optimize etmek ve yüksek saflık hedeflerinize güvenle ulaşmak için uzman mühendis kadromuzla hemen iletişime geçebilirsiniz.
